认真学习设计模式之外观模式(Facade Pattern)

【1】概述

外观模式(Facade),也叫“过程模式:外观模式为子系统中的一组接口提供一个一致的界面,此模式定义了一个高层接口,这个接口使得这一子系统更加容易使用。

外观模式通过定义一个一致的接口,用以屏蔽内部子系统的细节,使得调用端只需跟这个接口发生调用,而无需关心这个子系统的内部细节。

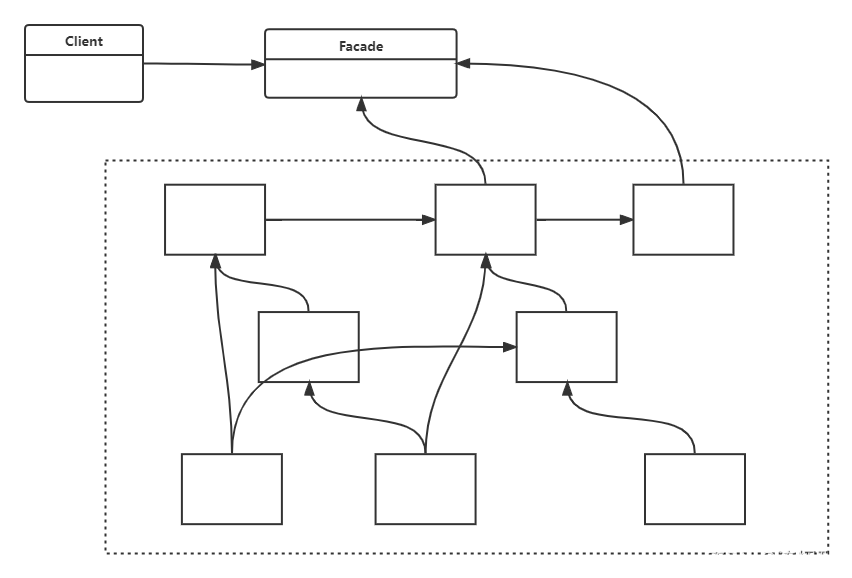

UML原理图

对类图说明(分类外观模式的角色)

外观类(Facade): 为调用端提供统一的调用接口, 外观类知道哪些子系统负责处理请求,从而将调用端的请求代理给适当子系统对象

调用者(Client): 外观接口的调用者

子系统的集合:指模块或者子系统,处理Facade 对象指派的任务,他是功能的实际提供者

【2】案例分析

影院管理项目

组建一个家庭影院:DVD 播放器、投影仪、自动屏幕、环绕立体声、爆米花机,要求完成使用家庭影院的功能,其过程为:

  • 直接用遥控器:统筹各设备开关
  • 开爆米花机
  • 放下屏幕
  • 开投影仪
  • 开音响
  • 开DVD,选dvd
  • 去拿爆米花
  • 调暗灯光
  • 播放
  • 观影结束后,关闭各种设备

① 传统方式

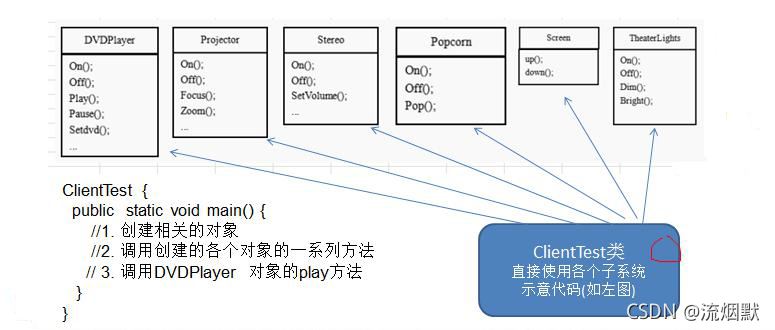

传统方式思路可能如下图:

传统方式解决影院管理问题分析

在ClientTest 的main 方法中,创建各个子系统的对象,并直接去调用子系统(对象)相关方法,会造成调用过程混乱,没有清晰的过程

不利于在ClientTest 中,去维护对子系统的操作

解决思路:定义一个高层接口,给子系统中的一组接口提供一个一致的界面(比如在高层接口提供四个方法ready, play, pause, end ),用来访问子系统中的一群接口。

也就是说就是通过定义一个一致的接口(界面类),用以屏蔽内部子系统的细节,使得调用端只需跟这个接口发生调用,而无需关心这个子系统的内部细节=> 外观模式。

② 外观模式

① 定义具体子类

负责某个功能/动作

② 外观模式
在这里插入图片描述

① 定义具体子类
负责某个功能/动作

publi

② 定义外观


public class HomeTheaterFacade {

    //定义各个子系统对象
    private TheaterLight theaterLight;
    private Popcorn popcorn;
    private Stereo stereo;
    private Projector projector;
    private Screen screen;
    private DVDPlayer dVDPlayer;


    //构造器
    public HomeTheaterFacade() {
        super();
        this.theaterLight = TheaterLight.getInstance();
        this.popcorn = Popcorn.getInstance();
        this.stereo = Stereo.getInstance();
        this.projector = Projector.getInstance();
        this.screen = Screen.getInstance();
        this.dVDPlayer = DVDPlayer.getInstanc();
    }

    //操作分成 4 步

    public void ready() {
        popcorn.on();
        popcorn.pop();
        screen.down();
        projector.on();
        stereo.on();
        dVDPlayer.on();
        theaterLight.dim();
    }

    public void play() {
        dVDPlayer.play();
    }

    public void pause() {
        dVDPlayer.pause();
    }

    public void end() {
        popcorn.off();
        theaterLight.bright();
        screen.up();
        projector.off();
        stereo.off();
        dVDPlayer.off();
    }

}

③ 客户端测试

public class Client {

    public static void main(String[] args) {

        HomeTheaterFacade homeTheaterFacade = new HomeTheaterFacade();
        homeTheaterFacade.ready();
        homeTheaterFacade.play();
        homeTheaterFacade.end();
    }
}

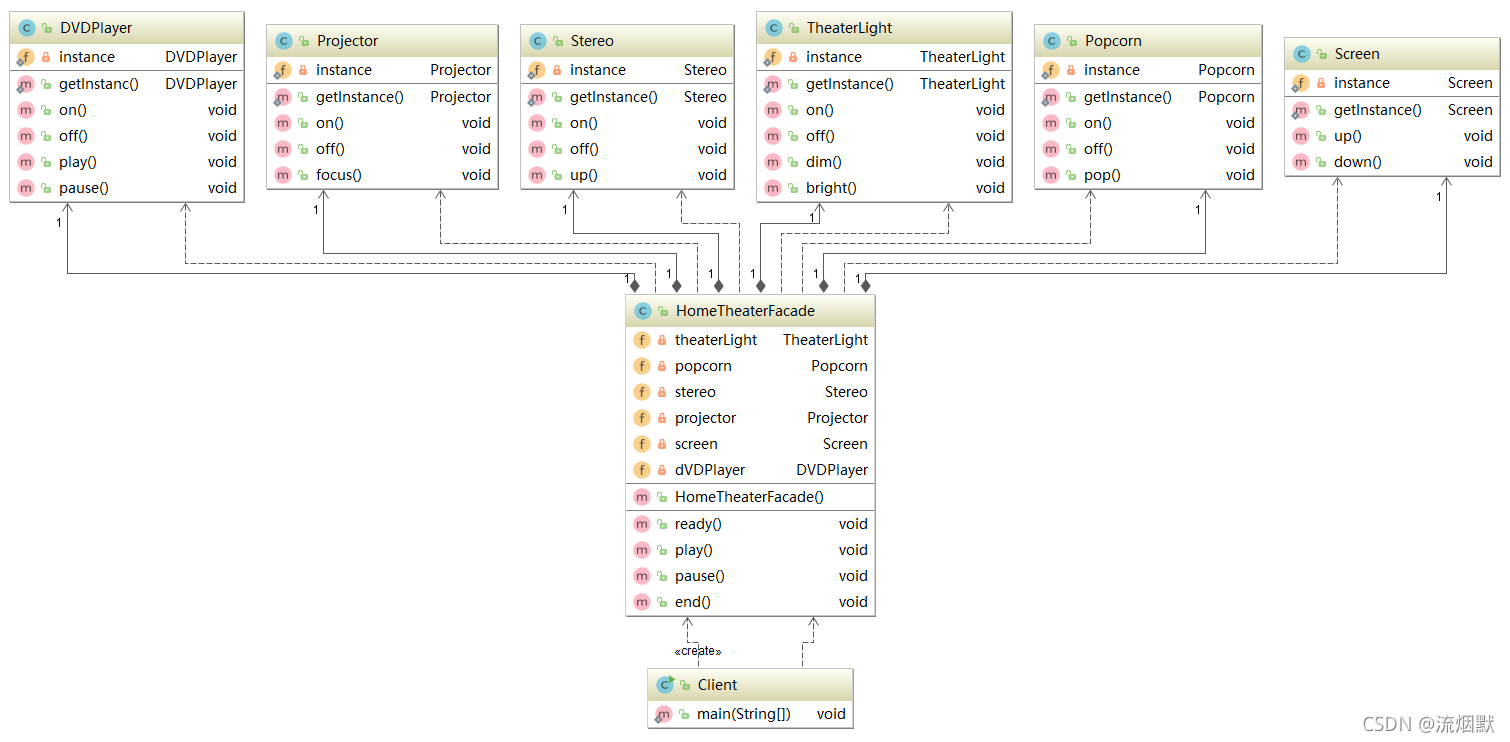

UML类图

MyBatis 中的Configuration 去创建MetaObject 对象使用到外观模式。

③ 外观模式的注意事项和细节

外观模式对外屏蔽了子系统的细节,因此外观模式降低了客户端对子系统使用的复杂性

外观模式对客户端与子系统的耦合关系- 解耦,让子系统内部的模块更易维护和扩展

通过合理的使用外观模式,可以帮我们更好的划分访问的层次

当系统需要进行分层设计时,可以考虑使用Facade 模式

在维护一个遗留的大型系统时,可能这个系统已经变得非常难以维护和扩展,此时可以考虑为新系统开发一个Facade 类,来提供遗留系统的比较清晰简单的接口,让新系统与Facade 类交互,提高复用性

不能过多的或者不合理的使用外观模式,使用外观模式好,还是直接调用模块好。要以让系统有层次,利于维护为目的。
